250A AMPS DC Winch Motor Reversing Solenoid Relay 12 Volt Contactor

Kontakto Dato

Areglo di Kontakto		2C(2PDT)
Material di Kontakto		Aleashon
Klasifikashon di Kontakto (resistivo)		250A 12VDC
Max. Poder di Kambio		30,000W
Max. Voltahe di Kambio		75VDC @40A
Resistensia di Kontakto		50m Ω Máksimo
Eléktriko Operashonal	Eléktriko	20.000 siklo kontinuo na 50A 12VDC, 2.000 siklo intermitente na 250A 12VDC
	Mekániko	100.000 siklo

Bobina Parameter

Nominal

Voltahe (VDC)

Voltahe máksimo di kontinuo (VDC)

Resistensia di bobina

Ω ±10% na 20 grado

Piki

Voltahe

(VDC na 20 grado)

Liberá

Voltahe (VDC na 20 grado)

Poder di bobina

(W)

14.4

4.8

9.0

0.6

Kondishon di operashon

Resistensia di Isolashon	100M Ω min (na 500VDC)
Forsa dieléktriko entre kontaktonan Entre kontakto i bobina	50Hz 1000VAC 50Hz 1000VAC
Resistensia na shòk	10G
Resistensia di vibrashon	10~55Hz amplitut dòbel 1.5mm
NIVEL IP	IP67
Temperatura di Ambiente	-40~55 grado
Humedat Relativo	93% (na 40 grado )

Dimenshonnan (mm)

Kabelnan

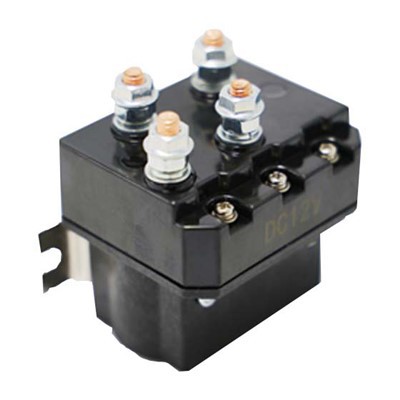

Winch Solenoid 12V DC

WINCH SOLENOID 12V DC ta un komponente núkleo di e sistema di kòntròl di winch eléktriko, prinsipalmente usá pa kontrolá e funshonnan di rotashon dilanti, rotashon patras i para di motornan di DC. E relay ta konektá e bateria i motor a traves di e kaha di kòntròl, formando un buèlta di sirkuito i sosteniendo operashon remoto. Su diseño impermeabel (manera bobina seyá) por adaptá na e influensia di lodo i vapor di awa den ambientenan for di kaminda. E asamblea ta konsistí di un ‌bobina di energia , un núkleo di heru movibel , un plachi di brùg di kontakto , kontaktonan normalmente habrí (NO) / normalmente será (NC) , i komponentenan isolante . Ora e bobina ta energisá, e kampo magnétiko ta impulsá e plachi di brug di kontakto pa kambia e estado di sirkuito, kontrolando asina e direkshon di e motor.

Prinsipio di OperashonOra e sirkuito di kòntròl (manera un switch òf PLC) ta manda un señal, e bobina ta wòrdu energisá pa generá un kampo magnétiko, ku ta atraé e armadura pa move, kousando ku e kontaktonan ta sera òf habri, kontrolando asina e konekshon di koriente òf direkshon di e motor di winch.
